ライブラリ関数と詳細エラー情報の関係を表C-1に示します。

表C-1　ライブラリ関数と詳細エラー情報の関係

詳細エラー情報	値	ライブラリ関数
		xnf_enb		xnf_dis		xnf_snd		xnf_rcv		xnf_evt	xnf_chk	xnf_rty	xnf_cls
		同期	非同期	同期	非同期	同期	非同期	同期	非同期
EINTR	4	○	○	○	○	○	○	○	○	−	○	−	−
ENXIO	6	○	○	○	○	○	○	○	○	−	○	−	−
EBADF	9	○	○	○	○	○	○	○	○	−	○	−	−
EAGAIN	11	−	−	−	−	−	−	−	−	−	○	−	−
EACCES	13	○	○	○	○	○	○	○	○	−	○	−	−
EFAULT	14	○	○	○	○	○	○	○	○	−	○	−	−
EBUSY	16	○	○	○	○	○	○	○	○	−	○	−	−
ENODEV	19	○	○	○	○	○	○	○	○	−	○	−	−
EINVAL	22	○	○	○	○	○	○	○	○	−	○	−	−
ENFILE	23	○	○	−	−	−	−	−	−	−	−	−	−
ENOSPC	28	○	○	−	−	−	−	−	−	−	−	−	−
EDEADLK	45	○	○	○	○	○	○	○	○	−	○	−	−

（凡例）

○：戻り値として発生することがあります。

−：発生しません。

注

xnf_evtおよびxnf_clsの詳細エラー情報は，カーネルが設定したものとなります。

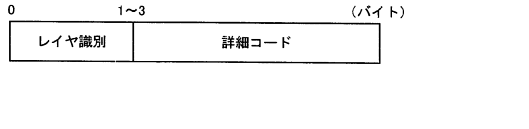

詳細エラーコード，および切断理由コードのフォーマットは，4バイト表記となります。詳細エラーコードおよび切断理由コードのフォーマットを図C-1に示します。

図C-1　詳細エラーコードおよび切断理由コードのフォーマット

OSIの各層（レイヤ）の識別を表C-2に示します。

表C-2　OSIの各層（レイヤ）の識別

レイヤ識別	名称	値	備考
API	O_LK_SVC	0x08	−
AL	O_LK_AL	0x07	ACSE，またはROSからSL
PL	O_LK_PL	0x06	−
SL	O_LK_SL	0x05
TL	O_LK_TL	0x04
NL	O_LK_NL	0x03
DL	O_LK_DL	0x02
L2IOS，およびIOS	O_LK_ADP	0x01

（凡例）

−：該当しません。

OSI通信機能を使用するときの詳細エラーコード，切断理由コードを表C-3〜表C-6に示します。これらは，XNF/ASが設定している付加情報です。AP側でエラーの判定などに使用しないでください。

表C-3　APIの詳細エラーコード，切断理由コード

コード	意味	対処※
0x08010002	動作モードが不正です。	(O_mode)
0x08010003	AP識別子が不正，またはAP識別子の格納領域アドレスが不正です。	(O_apid)
0x08010004	サービス種別が不正です。	(O_for)
0x08010006	要求種別が不正です。	(O_reqid)
0x08010007	データ識別が不正です。	(O_datid)
0x0801000c	相手PSAPアドレスの格納領域アドレスが不正です。	(O_psap)
0x08010013	応用コンテキスト名称格納領域アドレスが不正です。	(O_apctx)
0x08010014	コンテキスト定義リスト格納領域アドレスが不正です。	(O_pctxd)
0x08010015	コンテキスト定義結果リスト格納領域アドレスが不正です。	(O_pctxr)
0x08010016	アソシエーション確立の結果コードが不正です。	(O_efcd)
0x08010019	セションパラメタ部アドレスが不正です。	(O_isqno)
0x0801001d	送信バッファアドレス，またはデータ長が不正です。	(O_with, O_sdtlen)
0x0801001e	受信バッファアドレス，またはデータ長が不正です。	(O_into, O_bflen)
0x0801001f	コンテキスト識別子リスト格納領域アドレスが不正です。	(O_ctxlt)
0x08010024	通信記述部アドレスが不正，またはほかのマクロで使用中です。または，仕様，アソシエーション端点識別子が不正です。	通信ライブラリの仕様を参照してください。
0x08010025	同一アソシエーションですでに非同期のRECEIVE，またはSENDマクロを受け付け中です。または，ほかのマクロで非同期マクロを受け付け中です。
0x08010026	自局Tセレクタが未指定です。	(O_spsap)
0x08010028	自局PSAPアドレスの格納領域アドレスが不正です。	(O_spsap)
0x08010029	マルチネットワーク情報格納領域アドレスが不正です。	(O_mninf)
0x08010030	発呼側APタイトル格納領域アドレスが不正です。	(O_mapti)
0x08010031	発呼側AE修飾子格納領域アドレスの不正	(O_maequ)
0x08010032	発呼側APインボケーションID格納領域アドレスが不正です。	(O_mapid)
0x08010033	発呼側AEインボケーションID格納領域アドレスが不正です。	(O_maeid)
0x08010034	着呼側APタイトル格納領域アドレスが不正です。	(O_yapti)
0x08010035	着呼側AE修飾子格納領域アドレスが不正です。	(O_yaequ)
0x08010036	着呼側APインボケーションID格納領域アドレスが不正です。	(O_yapid)
0x08010037	着呼側AEインボケーションID格納領域アドレスが不正です。	(O_yaeid)
0x08010038	応答側APタイトル格納領域アドレスが不正です。	(O_rapti)
0x08010039	応答側AE修飾子格納領域アドレスの不正	(O_raequ)
0x0801003a	応答側APインボケーションID格納領域アドレスが不正です。	(O_rapid)
0x0801003b	応答側AEインボケーションID格納領域アドレスが不正です。	(O_raeid)
0x08010040	ユーザパラメタ長オーバーです。	データ形式を参照してください。
0x08010043	マルチネットワーク情報が不正です。	(O_mninf)
0x08010044	自局PSAPアドレスが不正です。	(O_spsap)
0x08020003	アソシエーションの確立中，または確立済みです。または，解放中に不正なマクロを発行しました。	通信ライブラリの仕様を参照してください。
0x08030001	O_ABR_ID，O_PAR_ID，またはO_ASC_CF受信後にRECEIVEマクロを発行しました（DISABLEマクロ以外は受け付けられません）。

注※

(O_xxxxx)の場合は，APとのインタフェースを調査してください。

表C-4　共通上位層の詳細エラーコード，切断理由コード

コード	意味	対処※
0x07010000	データ送信中に解放要求を受け付けました。	アソシエーション確立を再試行してください。
0x07010001	相手PSAPアドレスのデータ形式が不正です。	(O_psap)
0x07010003	データパラメタが不正です。	データ形式を参照してください。
0x07010004	ユーザデータパラメタ長が制限を超えています。
0x07010005	最大TSDU長が制限を超えています。
0x07010006	要求した機能は，サービスプリミティブにありません。	保守員に連絡してください。
0x07010007	自局PSAPアドレスのデータ形式が不正です。	(O_spsap)
0x07010102	理由診断コードが不正です。	(O_recod)
0x07010103	応用コンテキスト名称が不正です。	(O_apctx)
0x07010104	発呼側APタイトルが不正です。	(O_mapti)
0x07010105	着呼側APタイトルが不正です。	(O_yapti)
0x07010106	応答側APタイトルが不正です。	(O_rapti)
0x07010107	発呼側AE修飾子が不正です。	(O_maequ)
0x07010108	着呼側AE修飾子が不正です。	(O_yaequ)
0x07010109	応答側AE修飾子が不正です。	(O_raequ)
0x07010110	発呼側APインボケーションIDが不正です。	(O_mapid)
0x07010111	着呼側APインボケーションIDが不正です。	(O_yapid)
0x07010112	応答側APインボケーションIDが不正です。	(O_rapid)
0x07010113	発呼側AEインボケーションIDが不正です。	(O_maeid)
0x07010114	着呼側AEインボケーションIDが不正です。	(O_yaeid)
0x07010115	応答側AEインボケーションIDが不正です。	(O_raeid)
0x07010201	ROSEに対する送信データ形式が不正です。	データ形式を参照してください。
0x07010302	コンテキスト定義リストのデータ形式が不正です。	(O_pctxd)
0x07010303	コンテキスト定義結果リストのデータ形式が不正です。	(O_pctxr)
0x07010304	コンテキスト識別子リストのデータ形式が不正です。	(O_ctxlt)
0x07010305	SLに対する送信データ形式が不正です。	データ形式を参照してください。
0x07010306	SLに対する送信バッファ形式が不正です。
0x07010401	SL要求機能が不正です。	(O_srqcd)
0x07010402	同期点通し番号が不正です。	(O_isqno)
0x07010403	トークン項目が不正です。	(O_token)
0x07010404	トークン設定項目が不正です。	(O_tkset)
0x07010405	SLバージョン番号が不正です。	(O_versn)
0x07010406	再同期型項目が不正です。	(O_isqno)
0x07020001	要求順序が不正です。	通信ライブラリの仕様を参照してください。
0x07020002	SEND要求時，A_P_ABindまたはA_ABRindが発生しました。	RECEIVEを発行してください。
0x07020003	受信バッファ長が不足しました。	パラメタまたはデータの受信領域長を参照してください。
0x07220004	上位コネクションQCBのリンクが失敗しました。	アソシエーション確立を再試行してください。
0x07220005	下位コネクションQCBのリンクが失敗しました。
0x07220006	TSAPがオープンしていません（ULテーブルのリソースオーバー）。	構成定義を見直してください。
0x07c10000	相手拒否。A_ASCcnfで通知をしました。	保守員に連絡してください。
0x07c10001	相手切断。A_ABRindで通知をしました。または，相手拒否，A_ASCcnfで通知をしました。
0x07c10002	相手拒否。A_ASCcnfで通知をしました（発呼側とACSEのバージョンが不一致）。
0x06410000	自局切断。A_P_ABindで通知をしました。	アソシエーション確立を再試行してください。
0x06c10000	相手切断。A_P_ABindで通知をしました。または，相手拒否，A_ASCcnfで通知をしました。	保守員に連絡してください。
0x06c10001	相手切断。A_P_ABindで通知（認識できないPPDU）をしました。または，相手拒否，A_ASCcnfで通知（一時的な輻輳(ふくそう)）をしました。
0x06c10002	相手切断。A_P_ABindで通知（予期しないPPDU）をしました。または，相手拒否，A_ASCcnfで通知（実装上の制限超過）をしました。
0x06c10003	相手切断。A_P_ABindで通知（予期しないセションサービスプリミティブ）をしました。または，相手拒否，A_ASCcnfで通知（未知の着呼側プレゼンテーションアドレス）をしました。
0x06c10004	相手切断（P）。A_P_ABindで通知（認識できないPPDUパラメタ）をしました。または，相手拒否，A_ASCcnfで通知（指定されたプロトコル版番号は未サポート）をしました。
0x06c10005	相手切断（PL）。A_P_ABindで通知（予期しないPPDUパラメタ）をしました。または，相手拒否，A_ASCcnfで通知（指定された省略時のコンテキストは未サポート）をしました。
0x06c10006	相手切断。A_P_ABindで通知（不正なPPDUパラメタ値）をしました。または，相手拒否，A_ASCcnfで通知（利用者データが読めない）をしました。
0x06c10007	相手拒否。A_ASCcnfで通知（指定されたPSAPは使用できない）をしました。
0x05410085	自局切断。A_P_ABindで通知をしました。	アソシエーション確立を再試行してください。
0x05c10081	相手拒否。A_ASCcnfで通知（セション選択子の不正）をしました。	保守員に連絡してください。
0x05c10082	相手拒否。A_ASCcnfで通知（SSAPとSS利用者の対応付けができない）をしました。
0x05c10083	相手拒否。A_ASCcnfで通知（接続時，SPMが輻輳(ふくそう)）をしました。
0x05c10084	相手拒否。A_ASCcnfで通知（バージョン番号が折衝できない）をしました。
0x05c10085	相手切断。A_P_ABindで通知をしました。または，相手拒否，A_ASCcnfで通知をしました。
0x05c10086	相手拒否。A_ASCcnfで通知（PICS違反）をしました。
0x05e00085	xnfstopコマンドが入力されました。	通信サービス開始後，アソシエーション確立を再試行してください。

注※

(O_xxxxx)の場合は，APとのインタフェースを調査してください。

表C-5　トランスポート層（TL）の詳細エラーコード，切断理由コード

コード	意味		対処※
0x04000108	マルチネットワーク情報が不正です。		(O_mninf)
0x04030004	自局Tセレクタ長が不正です。		(O_spsap)
0x04630002	TSAPの二重オープンです。
0x04200102	受け付けできないT_CONreqを受信，またはリソースを超過しました。		構成定義を参照してください。
0x04230001	最大TSAP数が超過しました。
0x04600103	TS1タイマがタイムアウトしました。		アソシエーション確立を再試行してください。
0x04400104	TS2タイマがタイムアウトしました。
0x04440302	TS3タイマがタイムアウトしました。
0x04a00100	最大送信回数を超えました（再送リトライアウト）。		保守員に連絡してください。
0x04a00101	無活動監視タイムアウトです。
0x04410103	受信CC_TPDU中のクラスが不正です。
0x04410104	連結誤りです。
0x04c30003	TLを実装していません。
0x04c00106	クラス0またはクラス2で動作できません。		該当クラスが動作できる構成定義になっているか確認してください。 APがスロット番号を指定している場合，指定スロットで該当クラスが動作できるかどうかを確認してください。 相手局のNSAPアドレス指定として，自局内にあるNSAPアドレスを指定している場合，自局AP間通信の最大コネクション数の定義情報を確認してください。 指定スロットで動作するために必要なプログラムの前提バージョンを確認してください。
0x04c00107	クラス4で動作できません。
0x04c00109	クラス0で動作できません。
0x04000080	DR_TPDU受信時のコード	セションエンティティが起動する正常な切断です。	該当しません。
0x04200087		レファレンスオーバーフローです。	アソシエーション確立を再試行してください。再確立できない場合，相手局の状態を調査してください。
0x04200001		TSAPが輻輳(ふくそう)しています。
0x04200081		接続要求時，相手トランスポートエンティティが輻輳(ふくそう)しています。
0x04600000		理由が未定義です。
0x04620002		TSAPに付属するセションエンティティがありません。	指定したTセレクタおよび相手局の状態を調査してください。
0x046000XX		そのほか XX：DR_TPDUの切断理由コードです。	アソシエーション確立のを再試行してください。再確立できない場合，相手局の状態を調査してください。
0x04c00083		送信元レファレンスの割り当ての矛盾を検出しました。	保守員に連絡してください。
0x04c00084		レファレンスの不一致です。
0x04c00085		プロトコル誤りです。
0x04c00088		該当ネットワークコネクションで接続要求を拒否しました。
0x04c0008a		ヘッダ長またはパラメタ長が不正です。
0x04c20003		アドレスが不明です。
0x04c20082		クラスが未サポートです。
0x04c10200	ER_TPDU受信時のコード	理由は特定できません。
0x04c10201		パラメタコードが不正です。
0x04c10202		TPDUタイプが不正です。
0x04c10203		パラメタ値が不正です。
0x04c102YY		そのほか YY：ER_TPDUの拒否原因コードです。

注※

(O_xxxxx)の場合は，APとのインタフェースを調査してください。

表C-6　OSI拡張機能使用時の切断理由コード

コード	意味		対処
0x04601000	DR_TPDU受信時のコード	理由は未定義です。	アソシエーション確立を再試行してください。再確立できない場合，相手局の状態を調査してください。
0x04201001		TSAPが輻輳(ふくそう)しています。
0x04621002		TSAPに付属するセッションエンティティがありません。	指定した相手Tセレクタおよび相手局の状態を調査してください。
0x04c21003		アドレスが不明です。
0x04c11200	ER_TPDU受信時のコード	理由が特定できません。	保守員に連絡してください。
0x04c11201		パラメタコードが不正です。
0x04c11202		TPDUタイプが不正です。
0x04c11203		パラメタ値が不正です。
0x04201102	システムのリソース不足です。		システム全体のメモリ使用量を調整してください。
0x04601103	TS1のタイムアウトです。		相手アドレス情報を確認してください。相手アドレス情報が正しい場合は保守員に連絡してください。
0x04001104	アドレス情報不正		相手アドレス情報を確認してください。
0x04411103	受付できないCC_TPDUを受信しました。		保守員に連絡してください。
0x04411105	ヘッダ不正のパケットを受信しました。
0x04002101	OSI拡張機能が停止中です。		OSI拡張機能のデーモンを起動してください。
0x04202102	トランスポートコネクションのリソース不足です。		構成定義を参照してください。
0x04004001	TCPコネクションが切断されました。		相手局およびTCP/IPの状態を調査してください。問題ない場合は保守員に連絡してください。
0x04204002	TCPコネクションの確立が拒否されました。		アソシエーション確立を再試行してください。再確立できない場合は保守員に連絡してください。
0x04625001	OSI拡張高信頼化機能用のシステムコールでエラー		保守員に連絡してください。
0x04201105	自局レファレンス数超過		構成定義を参照してください。
