XNF/ASは開始時に，定義文ファイルのconfiguration文，HNA1文，およびHNA2_configuration文のmax_***オペランドで指定された値だけリソースを使用できるようにします。図3-2および図3-3に各定義文のmax_***オペランドと追加できるリソースの関係を示します。

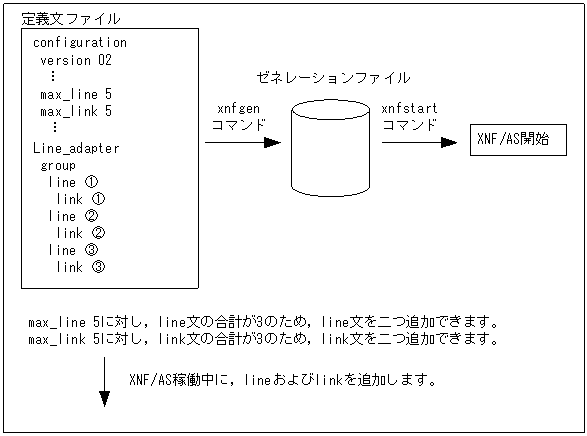

図3-2　configuration文のmax_***オペランドと追加できるリソースの関係（1/2）

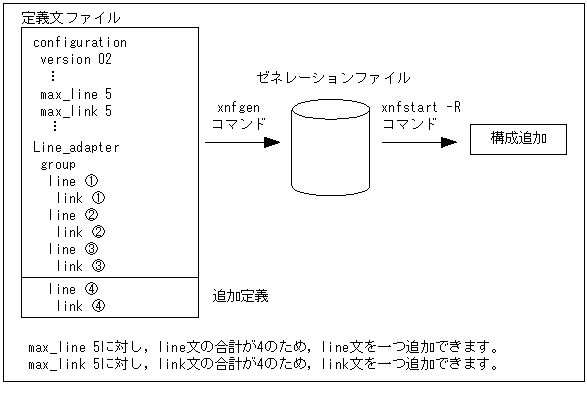

図3-3　configuration文のmax_***オペランドと追加できるリソースの関係（2/2）

リソースは，configuration文，HNA1文，およびHNA2_configuration文のmax_***オペランドで定義した数まで追加できます。また，xnfdeleteコマンドでリソースを削除すると，削除した数だけの追加もできます。ただし，一度xnfstartコマンドでXNF/ASを開始すると，XNF/ASを停止するまでconfiguration文，HNA1文，およびHNA2_configuration文の変更はできません。

リソースの追加は各定義文のnameオペランドで指定した名称で行います。nameオペランドが必要でない定義文に対しても，nameオペランドを指定することをお勧めします。

構成追加の結果は，xnfstart -Rコマンドを入力し，次に示す手順で確認します。

1. comlogコマンドを入力するか，syslogファイルを参照し，XNF/ASのエラーメッセージが出力されていないか確認します。
2. エラーメッセージが出力されている場合は，エラーメッセージに従い構成定義の変更からやり直してください。
3. エラーメッセージが出力されていない場合は，xnfshowコマンドで追加リソースが正しく追加できたか確認します。xnfshowコマンドでリソースを不当な場所に追加したことが判明した場合などは，追加リソースをxnfdeleteコマンドで削除後，構成定義の変更からやり直してください。
4. xnfshowコマンドでリソースの追加確認後，xnftestコマンド，xnfonlineコマンドなどで，追加リソースが正しく動作するか確認します。動作確認で，リソース追加の誤りを発見した場合は，追加リソースをxnfdeleteコマンドで削除後，構成定義の変更からやり直してください。

構成追加できるリソースと定義文の関係，および操作方法を，表3-1および表3-2に示します。

表3-1　configuration文，HNA1文，およびHNA2_configuration文のmax値の定義と構成変更

定義文名称	オペランド名称	オペランドの概要	オペランドが 構成変更に関係 するかどうか
configuration	max_TSAP	最大TSAP数	×
	max_OSI_association	OSI最大アソシエーション数	×
	max_HDLCpass_link	HDLCパススルーの最大コネクション数	○※
	max_HSCline	最大HSC手順回線数	○
	max_NCSBline	最大NCS-B手順回線数	○
	max_link	回線アダプタに接続される最大リンク数	○
	max_line	回線アダプタに接続される最大回線数	○
	max_SWgroup	回線アダプタに接続される最大公衆グループ数	○
	max_Line_adapter	最大回線アダプタ	○
	max_TLI_connection	TLI最大コネクション数	×
	max_TC_class02	TLクラス0/2の最大トランスポートコネクション数	×
	max_TL_loop_back_connection	自局AP間通信の最大コネクション数	×
	max_NLI_VC	NLI（VC）の最大ネットワークコネクション数	×
	max_NLI_PVC	NLI（PVC）の最大ネットワークコネクション数	×
	max_X25_VASS	X.25の最大仮想スロット数	○
	max_X25_link	X.25の最大リンク数	×
	max_X25_group	X.25のグループVASS情報の最大数	○
	max_X25_route	X.25のルーティング情報の最大数	○
	max_X25_info	X.25の着信課金/Qos情報の最大数	○
	max_VC_network_connection	X.25(VC)の最大ネットワークコネクション数	×
	max_PVC_network_connection	X.25（PVC）の最大ネットワークコネクション数	×
	max_AP_identification	最大AP識別子数	○
	max_TPTCP_connection	OSI拡張機能の最大トランスポートコネクション数	×
	max_TPTCP_VC	OSI拡張高信頼化機能用の最大仮想サーバ数	○
	max_TPTCP_path	OSI拡張高信頼化機能用の最大パス数	×
	max_TPTCP_vhost	OSI拡張高信頼化機能用の最大相手先ホスト数	×
HNA1	max_PLU	最大PLU数	×
	max_PU	最大PU数	○
	max_SLU	最大SLU数	○
	max_connection	最大コネクション数	×
	max_USSTBL	最大USSTBL数	○
	max_USSDATA	最大USSDATA数	○
	max_logon_PLU	最大ログオン先PLU数	○
HNA2_configuration	default_slot_no	デフォルト通信HNA2スロット番号	○
	max_560_LU	最大560/20系LU数	○
	max_extend_LU	最大560/20系拡張LU数	○
	max_SLUS_count	最大同時接続SLU数	×
	max_SLUS_LU	最大SLUS用LU数	○

（凡例）

○：構成変更に関係することを示します。

×：構成変更に関係しないことを示します。

注

configuration文，およびHNA1文の定義内容はXNF/ASの稼働中に変更できません。また，HNA2_configuration文のdefault_slot_no以外のオペランドは変更できません。

注※

HDLCパススルーのリンクを定義するのはlink文です。構成変更時の操作方法は表3-2のlink文の説明を参照してください。

表3-2　構成変更できるリソースと定義文の関係および操作方法

定義文名称	定義文の概要	構成変更可否	追加できる数	削除の方法 および注意事項
			追加後のリソース起動方法
basicline	回線アダプタに接続されたベーシック手順回線	○	configuration文のmax_HSClineまたはmax_NCSBline値	xnfdelete -nオプションで削除します。 xnfofflineコマンドで該当する回線をオフライン状態にしておく必要があります。
			xnfonlineコマンドでオンライン状態にしてください。
configuration	構成定義開始宣言	×	−	−
group	回線アダプタに接続された回線グループ	○	最大400	group文に対してはxnfdeleteコマンドを入力できません。xnfdeleteコマンドで回線アダプタを削除するか，group文の下位リソースであるbasiclineまたはlineをすべて削除すると，group文が自動的に削除されます。
			group文の下位リソースであるbasiclineまたはlinkに対しxnfonlineコマンドを入力します。
HDLC_buffer	HDLCパススルー用バッファ	×	−	−
HNA1	HNA1構成定義開始宣言	×※１	−	−
HNA1_buffer	HNA1用バッファ	×	−	−
HNA1_PU	HNA1用PU	○	HNA1文のmax_PU値	xnfdelete -nオプションで削除します。 xnfinactコマンドで，あらかじめ，HNA1_PUを非運用状態にする必要があります。 HNA1_PUが使用するVASS（link,NL,SW_group_define,X25_group_define）が削除されると，自動的に削除されます。
			xnfactコマンドでHNA1_PUを運用状態にしてください。
HNA1_SLU	HNA1用SLU	○	HNA1文のmax_SLU値。ただし，HNA1_SLU文でlogon_PLU_name，またはthrough_PLUを指定する場合，そこで指定する，異なるPLU名称の合計数は，HNA1文のmax_logon_PLU値を超えることはできません。	xnfdelete -nオプションで削除します。 xnfinactコマンドで，あらかじめ，HNA1_SLUを非運用状態にする必要があります。 HNA1_SLUが属するHNA1_PUを削除すると，HNA1_SLUも自動的に削除されます。
			xnfactコマンドでHNA1_SLUを運用状態にしてください。
HNA2_buffer	HNA2用バッファ	×	−	−
HNA2_configuration	HNA2構成定義開始宣言	○※２	default_slot_noだけ変更できます。	default_slot_noで指定したHNA2_slotを，xnfofflineコマンドでオフライン状態にしたあと，xnfdeleteコマンドでHNA2_slotを削除すると，自動的に削除されます。 default_slot_noで指定したHNA2_slotが使用するリンクを，xnfdeleteコマンドで削除すると，自動的に削除されます。
			default_slot_noで指定したHNA2_slotを，xnfonlineコマンドでオンライン状態にしてください。
HNA2_destination	HNA2接続先	○	最大64	HNA2_destinationで指定したHNA2_slotを，xnfofflineコマンドでオフライン状態にしたあと，xnfdeleteコマンドでHNA2_slotを削除すると，自動的に削除されます。 HNA2_destinationで指定したHNA2_slotが使用するリンクをxnfdeleteコマンドで削除すると，自動的に削除されます。
			HNA2_destination文で指定したHNA2_slotを，xnfonlineコマンドでオンライン状態にしてください。
HNA2_LU	HNA2用LU	○	HNA2_PU文下に最大254（ただし，HNA2_configuration文のmax_560_LU，max_extend_LU，およびmax_SLUS_LUの合計値だけ有効です）	HNA2_LUが属するHNA2_PUを削除すると，自動的に削除されます。
			HNA2_PU文が使用する接続先情報（HNA2_destination文）で指定したHNA2_slotを，xnfonlineコマンドでオンライン状態にしてください。
HNA2_PU	HNA2用PU	○	最大32	HNA2_PU文が使用する接続先情報（HNA2_destination文）で指定したHNA2_slotを削除すると，自動的に削除されます。
			HNA2_PU文が使用する接続先情報（HNA2_destination文）で指定したHNA2_slotを，xnfonlineコマンドでオンライン状態にしてください。
HNA2_slot	HNA2用スロット	○	最大8	xnfdelete -nオプションで削除します。 xnfofflineコマンドで，あらかじめHNA2_slotをオフライン状態にする必要があります。 HNA2_slotが使用するリンクを削除すると，自動的に削除されます。 HNA2_slotを削除すると，HNA2_slotを使用する次の構成定義文も削除されます。 HNA2_destination HNA2_PU HNA2_LU 560_LU
			xnfonlineコマンドでオンライン状態にしてください。
line	回線アダプタに接続されたライン	○	configuration文のmax_line値	xnfdelete -nオプションで削除します。 削除する回線下の全リンクを先にxnfdeleteコマンドで削除する必要があります。
			回線下のリンクに対しxnfonlineコマンドを入力し起動します。
Line_adapter	回線アダプタ	○	configuration文のmax_Line_adapter値	xnfdelete -nオプションで削除します。 xnfofflineコマンドで回線アダプタをあらかじめオフライン状態にする必要があります。 Line_adapterを削除すると，Line_adapter下の下位リソースも自動的に削除されるため，下位リソースに対するxnfdeleteコマンドの入力は不要です。
			xnfonlineコマンドで起動，あるいはxnfstandbyコマンドでスタンバイ状態にします。回線アダプタの起動が完了すると，回線アダプタ下の全リソースも自動的に起動します。
link	回線アダプタに接続されたリンク	○	configuration文のmax_link値	xnfdelete -nオプションで削除します。 xnfofflineコマンドであらかじめ，リンクをオフライン状態にする必要があります。
			xnfonlineコマンドでオンライン状態にしてください。
NL	ネットワーク層（NL）	○	configuration文のmax_X25_VASS値	NL文が属するlinkをxnfdeleteコマンドで削除すると，自動的に削除されます。
			xnfstart -Rだけで起動します。
NLI_buffer	X.25パススルー用バッファ	×	−	−
OSAS_API	OSAS_API	○	configuration文のmax_AP_identification値	xnfdelete -x osas_apiで削除します。 AP識別子を使用しているAPはすべて停止している必要があります。APの停止はxnfshow -x osasで確認してください。
			xnfstart -Rだけで起動します。
OSI_buffer	OSI用バッファ	×	−	−
SL	OSIセッション（SL）層	×	−	−
SW_group_define	回線アダプタに接続された公衆グループ	○	configuration文のmax_SWgroup値 max_SWgroupオペランドの指定がない場合，追加はできません。	xnfdelete -nオプションで削除します。 先に，xnfdeleteコマンドで，公衆グループを構成するリンク（SW_group_define文のVASS値を，link文のSW_group_VASSオペランドで指定）を削除する必要があります。
			公衆グループを構成するリンクに対してxnfonlineコマンドでオンライン状態にしてください。
TL02	OSIトランスポート（TL）層クラス02	×	−	−
TPTCP_buffer	OSI拡張機能用バッファ	×	−	−
TPTCP_common	OSI拡張高信頼化機能用共通定義文	×	−	−
TPTCP_define	OSI拡張機能の情報定義	×	−	−
TPTCP_slot	OSI拡張機能用自局IPアドレスの情報定義	×	−	−
TPTCP_VC	OSI拡張高信頼化機能用仮想サーバの定義	○	configuration文のmax_TPTCP_VCの値	xnfdelete -nコマンドで削除します。 xnfofflineコマンドで該当する仮想サーバをオフライン状態にしておく必要があります。
			xnfonlineコマンドでオンライン状態にしてください。
USSDATA	不定様式ログオン/ログオフ定義	○	HNA1文のmax_USSDATA値	xnfdelete -x hna1ussで削除します。 不定様式ログオン/ログオフ定義情報は，xnfdeleteコマンドを入力しても，メモリ上からすぐには削除されません。メモリ上から削除されるのは，定義文を変更し，xnfgenコマンドでゼネレーションファイル作成後，xnfstart -Rコマンド入力時です。 特定の不定様式ログオン/ログオフ定義情報を変更する場合も，xnfdeleteコマンド入力，定義文変更，xnfgenコマンドでゼネレーションファイル作成，xnfstart -Rコマンドの入力が必要となります。
			xnfstart -Rだけで起動します。
USSTBL	不定様式ログオン/ログオフテーブル開始定義	○	HNA1文のmax_USSTBL値
			xnfstart -Rだけで起動します。
X25_accept	X.25受諾専用情報	○	configuration文のmax_X25_info値	xnfdelete -nオプションでX25_infoを削除すると，自動的に削除されます。 NL文が属するlinkをxnfdeleteコマンドで削除すると，自動的に削除されます。
			xnfstart -Rだけで起動します。
X25_group_define	X.25グループVASS定義	○	configuration文のmax_X25_group値	xnfdelete -nオプションで削除します。 削除するX25_group_define文のVASS値を指定した，NL文（X25_group_VASS）が属するリンクを削除しておく必要があります。 X25_group_define文にnameオペランドを指定しないと構成変更できません。
			xnfstart -Rだけで起動します。
X25_info	X.25相手指定情報	○	configuration文のmax_X25_info値	xnfdelete -nオプションで削除します。 NL文が属するlinkをxnfdeleteコマンドで削除すると，自動的に削除されます。 X25_info文にnameオペランドを指定しないと構成変更できません。
			xnfstart -Rだけで起動します。
X25_request	X.25要求専用情報	○	configuration文のmax_X25_info値	xnfdelete -nオプションでX25_infoを削除すると，自動的に削除されます。 NL文が属するlinkをxnfdeleteコマンドで削除すると，自動的に削除されます。
			xnfstart -Rだけで起動します。
X25_route	X.25ルーティング情報	○	configuration文のmax_X25_route値	xnfdelete -nオプションで削除します。 NL文が属するlinkをxnfdeleteコマンドで削除すると，自動的に削除されます。 X25_route文にnameオペランドを指定しないと構成変更できません。
			xnfstart -Rだけで起動します。
560_LU	560/20系LU	○	HNA2_configuration文のmax_560_LU値	560_LU文が使用する接続先情報（HNA2_destination文）で指定したHNA2_slotを削除すると，自動的に削除されます。
			560_LU文が使用する接続先情報（HNA2_destination文）で指定したHNA2_slotをxnfonlineコマンドでオンライン状態にしてください。

（凡例）

○：構成変更できます。

×：構成変更できません。

−：構成変更の操作ができません。

注※１

HNA1文のオペランドを変更しないでください。

HNA1文の次のオペランドを変更すると，同時に追加したHNA1_PU文でこれらのオペランドの指定を省略しているときに，HNA1_PU文のオペランドにHNA1文の変更後の指定値が使用されるので注意が必要です。

• connect_retry
• connect_retry_interval
• reset_retry_interval
• session_response_time
• XID_response_time
• XID_retry

注※２

HNA2_configuration文のdefault_slot_no以外のオペランドを変更しないでください。

HNA2_configuration文の次のオペランドを変更すると，同時に追加したHNA2_PU文，およびHNA2_LU文でこれらのオペランドの指定を省略しているときに，HNA2_PU文，およびHNA2_LU文のオペランドにHNA2_configuration文の変更後の指定値が使用されるので注意が必要です。

• auto_logon
• unbind_notify
