ネットワークインタフェースの状態遷移（VC用）を表3-10に，ネットワークインタフェースの状態遷移（PVC用）を表3-11に示します。また，ネットワークインタフェースの状態遷移の代表的な例を図3-15に示します。

表3-10　ネットワークインタフェースの状態遷移（VC用）

イベント	状態
	N_UNINIT (0)	N_UNBIND (1)	N_IDLE (2)	N_OUTCON (3)	N_INCON (4)	N_DATAXFER (5)
opened	→(1)
bind		→(2)※１
unbind			→(1)
closed		→(0)	→(0)	→(0)	→(0)	→(0)
connect1			→(5)
connect2			→(3)
rcvconnect				→(5)
listen			→(4)
accept1					→(5)※3
accept2					→(2)※3，※4
accept3					−※3，※4
snd						−
rcv						−
snddis1				→(2)	→(2)	→(2)
snddis2					−※3
rcvdis1				→(2)	→(2)	→(2)
rcvdis2					→(2)※3
rcvdis3					−※3
pass_conn			→(5)
rcvint						−
bind2		→(2)※１
rstrsp						−

（凡例）

−：状態は遷移しません。

空白：該当しません。

注

n_alloc，n_free，n_error，n_getstate，n_getinfo，n_look，およびn_syncの各関数は，N_UNBIND以降のどんな状態でも発行できるため，含めていません。また，n_chglist関数は，N_IDLEの場合はどんな状態でも発行できるため，含めていません。

注※1

未処理の接続指示の数をゼロに設定します。

注※2

未処理の接続指示の数を一つ増やします。

注※3

未処理の接続指示の数を一つ減らします。

注※4

接続をn_acceptで示す別のネットワーク端点に移します。

表3-11　ネットワークインタフェースの状態遷移（PVC用）

イベント	状態
	N_UNINIT (0)	N_UNBIND (1)	N_IDLE (2)	N_OUTCON (3)	N_INCON (4)	N_DATAXFER (5)
opened	→(1)
bind		→(2)
unbind			→(1)
closed		→(0)	→(0)	→(0)	→(0)	→(0)
connect1			→(5)
connect2			→(3)
rcvconnect				→(5)
listen			→(4)
accept1					→(5)
snd						−
rcv						−
snddis				→(2)		→(2)
rcvdis				→(2)	→(2)	→(2)
sndrst						−
rcvrst						−
rstrsp						−

（凡例）

−：状態は遷移しません。

空白：該当しません。

注

n_alloc，n_free，n_error，n_getstate，n_getinfo，n_look，およびn_syncの各関数は，N_UNBIND以降のどんな状態でも発行できるため，含めていません。

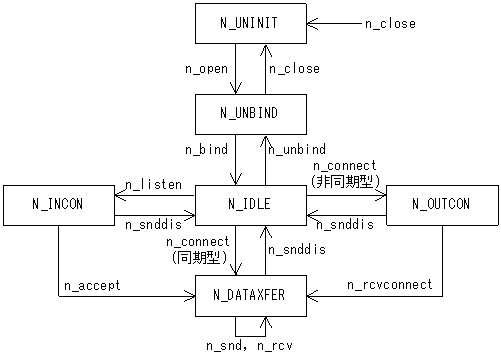

図3-15　ネットワークインタフェースの状態遷移の代表的な例
