OSI拡張機能を使用する場合の手順の例を図3-11に示します。なお，この手順は「3.1　XNF/ASの環境設定」の手順の続きとなっているため，「3.1　XNF/ASの環境設定」に示す手順を実行したあとに実行してください。

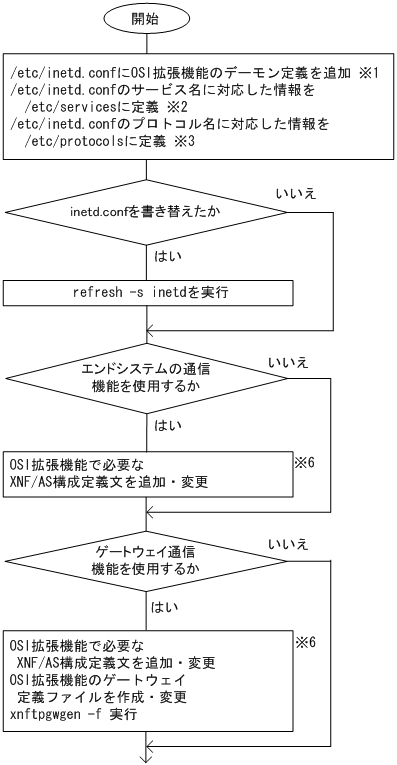

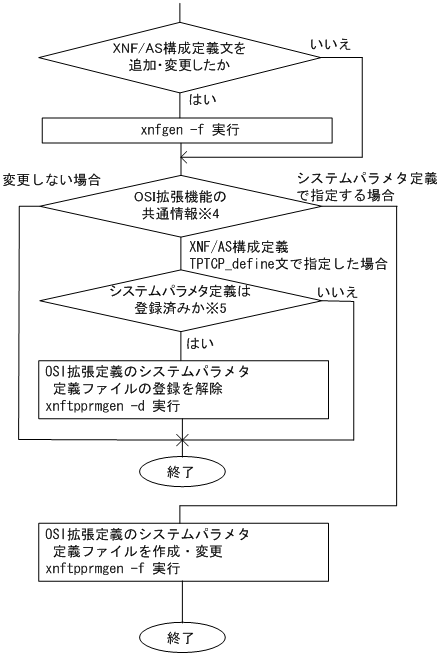

図3-11　OSI拡張機能を使用する場合の手順の例

注※１

「3.8.2　OSI拡張機能のデーモン」を参照してください。

注※２

"iso_tsap"（または"iso-tsap"）を使用する場合，そのままでかまいません。ポート番号は，規格(RFC1006)では102を使用します。

OSI拡張高信頼化機能を使用する場合，任意のサービス名で情報を定義してください。ポート番号は22102を推奨しますが，22102以外を使用する場合は，相手局ホストの設定に合わせてください。

iso_tsap 102/tcp host_adaptor 22102/tcp

注※３

"tcp"が定義してあれば，そのままでかまいません。

注※４

OSI拡張機能で使用する共通情報（最大TPDU長，およびTS1タイマ値）のことです。TPTCP_define文またはOSI拡張機能のシステムパラメタ定義文で定義します。

注※５

OSI拡張機能のシステムパラメタ定義ファイルの登録状況は，xnftpprmgenコマンド（オプションなし）で確認できます。登録済みの場合は，OSI拡張機能のシステムパラメタ定義ファイルの登録内容が表示されます。

注※６

表3-5を参照してください。

表3-5　OSI拡張機能を使用する上で指定が必要な構成定義文

機能	指定が必要な定義文
	定義文分類	オペランド
エンドシステムとしての通信機能を使用する場合	XNF/AS構成定義文	configuration文の「max_TSAP」 configuration文の「max_TPTCP_connection」 configuration文の「max_OSI_association」または「max_TLI_connection」 TPTCP_define文の「VASS」
エンドシステムで自局IPアドレス指定機能を使用する場合	XNF/AS構成定義文	configuration文の「max_TSAP」 configuration文の「max_TPTCP_connection」 configuration文の「max_OSI_association」または「max_TLI_connection」 TPTCP_define文の「VASS」 TPTCP_slot文の「VASS」と「IP_address」
ゲートウェイシステムとして通信機能を使用する場合	XNF/AS構成定義文	configuration文の「max_TSAP」 configuration文「max_TLI_connection」
	OSI拡張機能の定義文	OSI拡張機能のゲートウェイ定義
エンドシステムでOSI拡張高信頼化機能を使用する場合	XNF/AS構成定義文	configuration文の「max_TSAP」 configuration文の「max_TPTCP_connection」 configuration文の「max_OSI_association」または「max_TLI_connection」 configuration文の「max_TPTCP_path」 configuration文の「max_TPTCP_VC」 configuration文の「max_TPTCP_vhost」 TPTCP_define文の「VASS」 TPTCP_VC文の「VASS」と「DTE_address」と「network_id」
ゲートウェイシステムでOSI拡張高信頼化機能を使用する場合	XNF/AS構成定義文	configuration文の「max_TSAP」 configuration文の「max_TPTCP_connection」 configuration文の「max_TLI_connection」 configuration文の「max_TPTCP_path」 configuration文の「max_TPTCP_VC」 configuration文の「max_TPTCP_vhost」 TPTCP_define文の「VASS」 TPTCP_VC文の「VASS」と「DTE_address」と「network_id」
	OSI拡張機能の定義文	OSI拡張機能のゲートウェイ定義文
