クラスタシステムと連携した場合のScheduler Server，Facilities Manager環境は次のような構成になります。

• 共有ディスクに，スケジュール格納ディレクトリ以下を必ず格納する。
• 共有ディスクに，Scheduler Server，Facilities Managerの環境設定ファイルを格納する。
• 各ノードのローカルディスクに，Scheduler Server，Facilities Managerの本体モジュールを格納する。
• Address Serverと連携する場合，Address Serverとその前提PP（Object Server）を各ノードのローカルディスクにインストール及びセットアップする。

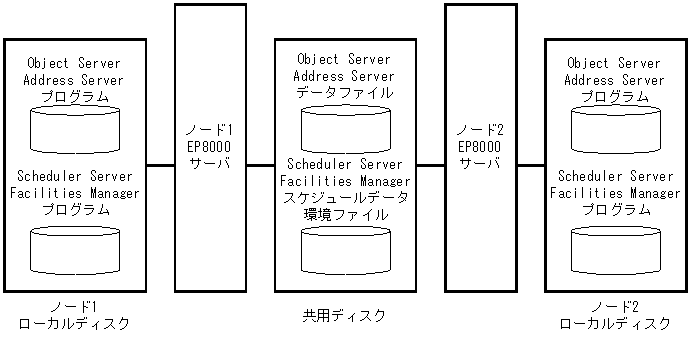

構成の概要を次の図に示します。

図U-1　クラスタシステム連携時の構成
