2.2　DF/GW Version2を使用したAP間通信の形態

OSI TPプロトコルとTCP/IPプロトコル間でのAP間通信の形態には，ホスト起動型AP間通信と端末起動型AP間通信の2つの形態があります。なお，1つのDF/GW Version2で，この2つのAP間通信の形態を混在させて使用できます。

• ホスト起動型AP間通信

  AP間通信をOSI TPプロトコル側から開始する一方送信，または問い合わせ応答形態です。

• 端末起動型AP間通信

  AP間通信をTCP/IPプロトコル側から開始する一方送信，または問い合わせ応答形態です。なお，この形態の場合，同一のTP名称がある複数のXDM/DCCM3と接続できます。

DF/GW Version2を使用したAP間通信の形態を図2-1，および図2-2に示します。

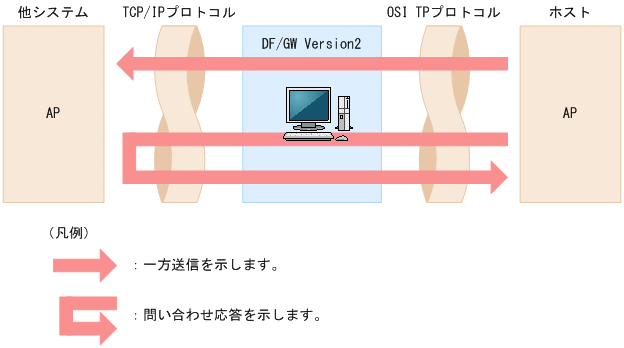

図2‒1　DF/GW Version2を使用したホスト起動型AP間通信の形態

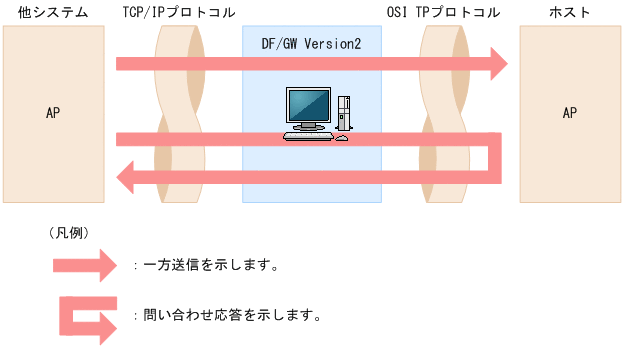

図2‒2　DF/GW Version2を使用した端末起動型AP間通信の形態
