ここでは，次の図を基に，クラスタ構成を構築する場合の各定義ファイルの記述例を示します。

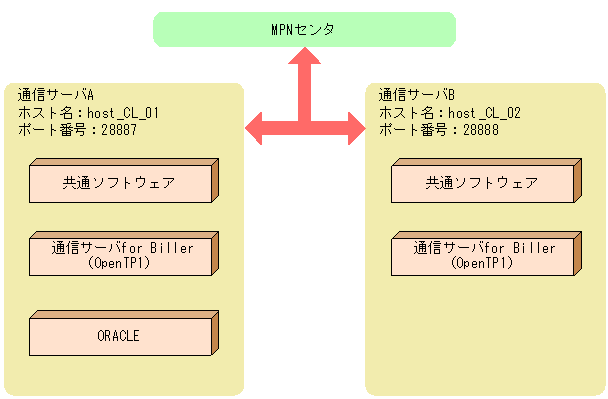

図4-3　通信サーバfor Billerのシステム構成例（クラスタ構成の場合）

また，この記述例での前提条件を次に示します。

• サーバ二つで構成している
• ORACLEと通信サーバfor Billerを同一マシン上に構築している


  表4-22　セットアップディレクトリのパス（クラスタ構成の場合）

  ソフトウェア名	記述例の値
  共通ソフトウェア	/var/mpncm
  通信サーバ	/home/HMPN
  OpenTP1	/home/OpenTP1
  ORACLE	/home/oracle/app/oracle/product/9.2.0

  表4-23　共通ソフトウェアに必要な設定項目（クラスタ構成の場合）

  設定項目	記述例の値
  	通信サーバA	通信サーバB
  キューマネージャー（オンライン電文用）のチャネル	TO.N0000000000:TO.N9999900000	TO.N0000000000:TO.N9999900001
  	TO.N0000000001:TO.N9999900000	TO.N0000000001:TO.N9999900001

なお，この記述例では，納付区分ごとに照会収納業務プログラムの照会SPPへ電文を振り分けます。通信サーバシステム定義について，次のように指定しています。ここで示す以外の業務系SPPについては，納付区分ごとに電文を振り分けません。なお，収納機関コードは「99999000」，納付区分の税目・料金番号は「101」および「102」を前提に指定しています。

表4-24　通信サーバシステム定義の指定例（クラスタ構成の場合）

設定項目	記述例
収納機関コード	99999000
納付区分（税目・料金番号）	101および102
収納業務プログラムの照会SPPのサービスグループ名（税目・料金番号101）	srvgrp
収納業務プログラムの照会SPPのサービス名（税目・料金番号101）	ref_srv101
収納業務プログラムの照会SPPのサービスグループ名（税目・料金番号102）	srvgrp
収納業務プログラムの照会SPPのサービス名（税目・料金番号102）	ref_srv102
