通信サーバ，基幹システムなどの接続形態および接続順序を次に示します。

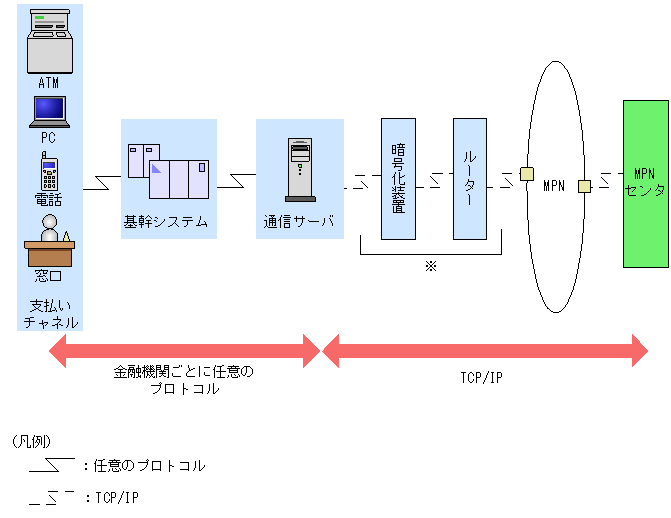

図3-2　接続形態（金融機関）

注※

暗号化装置を付加したルーターでも代替できます。

支払いチャネル，基幹システム，および通信サーバ間のネットワークプロトコルは金融機関で任意に決定できます。また，通信サーバ，MPN，およびMPNセンタ間のネットワークプロトコルはTCP/IPです。

暗号化装置，MPN間のデータは暗号化されます。
