HA構成の場合の定義ファイルの記述例を示します。ここでは，次の図を基に構築するときの記述例を示します。また，構築するOSはHP-UXとします。ただし，HAモニタの定義のうち，各OSで記述方法が異なるLANの状態設定ファイルについては，AIX 5Lについても示します。

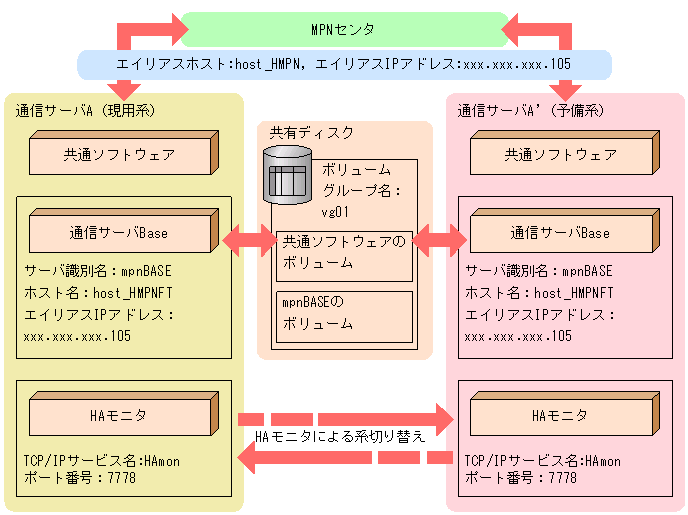

図4-2　HA構成の場合のシステム構築例（定義ファイルの記述例）

なお，受信ファイル格納ディレクトリ（C_FILE_DIR_NAME）は，共有ディスク上に作成することを推奨しています。この例でも，受信ファイル格納ディレクトリは，共有ディスク上に作成しています。

この記述例での前提条件を次に示します。

表4-9　セットアップディレクトリのパス

ソフトウェア名	記述例での値
共通ソフトウェア	/var/mpncm
通信サーバBase	/home/HMPN

表4-10　共通ソフトウェアに必要な設定項目

設定項目		記述例での値
ネットワーク設定	ホスト名	host_HMPN
	エイリアスIPアドレス	xxx.xxx.xxx.105
キューマネージャー用論理ボリューム		/dev/vg01/MQHAlvl
キューマネージャー（ファイル転送用）のチャネル		TO.F0000000000:TO.F9999900000
		TO.F0000000001:TO.F9999900000

表4-11　通信サーバBaseに必要な設定項目

設定項目		記述例での値
ネットワーク設定	ホスト名	host_HMPNFT
	エイリアスIPアドレス	xxx.xxx.xxx.105
サーバプログラム名		/home/start_FT
サーバ識別名		mpnBASE
共有ディスクに確保されているボリュームグループ		/dev/vg01
ボリュームグループに格納されているボリューム		/dev/vg01/rHMPNFTST
		/dev/vg01/rHMPNFTFL
		/dev/vg01/lvlft01

表4-12　共有ディスク上に作成するボリューム

ソフトウェア名	ボリューム	記述例での値
共通ソフトウェア	キューマネージャー用論理ボリューム	/dev/vg01/MQHAlvl
通信サーバBase	状態管理ファイル用ロウ論理ボリューム	/dev/vg01/rHMPNFTST
	受信ファイルリスト用ロウ論理ボリューム	/dev/vg01/rHMPNFTFL
	受信ファイル格納ディレクトリ用論理ボリューム	/dev/vg01/lvlft01

＜この節の構成＞

4.6.1　通信サーバシステム定義の記述例

4.6.2　HAモニタの定義の記述例

4.6.3　/etc/hostsファイルおよび/etc/servicesファイルの記述例
