付録C.1　ユーザ実績ファイルのデータ形式

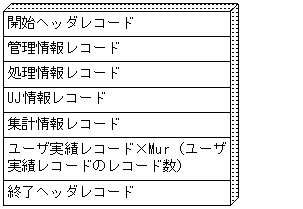

ユーザ実績ファイルのレコード構成を，次に示します。

[図データ]

注意事項
- 各レコードの区切り文字は，(0A)16です。
- 文字列中の改行コード(0A)16は，取り除かれます。
- 文字列は，「"」（ダブルクォーテーション）で囲んで出力されます。また，文字列中の「"」（ダブルクォーテーション）は，「""」（2個の連続する半角ダブルクォーテーション）に変換されます。
- レコードは，各項目を「,」（半角コンマ）で区切ったCSV形式です。

＜この項の構成＞: (1)　開始ヘッダレコード; (2)　管理情報レコード; (3)　処理情報レコード; (4)　UJ情報レコード; (5)　集計情報レコード; (6)　ユーザ実績レコード; (7)　終了ヘッダレコード

(1)　開始ヘッダレコード

項　目　名	タイプ	長さ（バイト）	内　容
HEAD	文字列	4	"HEAD"
ファイルフォーマットバージョン	文字列	8	"01-01-00"
プログラム名称	文字列	15	"Workflow Server"
コマンド名称	文字列	16	"WFanalyst_result"
ファイル種別	文字列	11	"user_result"
ENDHEAD	文字列	7	"ENDHEAD"

(2)　管理情報レコード

項　目　名	タイプ	長さ（バイト）	内　容
MNHD	文字列	4	"MNHD"
作成日時	文字列	10	"YYYY/MM/DD"
作成時刻	文字列	8	"hh:mm:ss"
コード種別	文字列	0～32	LANG環境変数の値
ENDMNHD	文字列	7	"ENDMNHD"

(3)　処理情報レコード

項　目　名	タイプ	長さ（バイト）	内　容
PRHD	文字列	4	"PRHD"
パラメタファイル名称	文字列	0～255	－
ビジネスプロセス定義情報ファイル名称	文字列	0～255	－
アンロードジャーナルファイル名称1	文字列	1～255	－
アンロードジャーナルファイル名称2	文字列	0～255	－
アンロードジャーナルファイル名称3	文字列	0～255	－
アンロードジャーナルファイル名称4	文字列	0～255	－
アンロードジャーナルファイル名称5	文字列	0～255	－
アンロードジャーナルファイル名称6	文字列	0～255	－
アンロードジャーナルファイル名称7	文字列	0～255	－
アンロードジャーナルファイル名称8	文字列	0～255	－
アンロードジャーナルファイル名称9	文字列	0～255	－
アンロードジャーナルファイル名称10	文字列	0～255	－
ENDPRHD	文字列	7	"ENDPRHD"

（凡例）: －：任意の文字列

(4)　UJ情報レコード

項　目　名	タイプ	長さ（バイト）	内　容	備　考
UJHD	文字列	4	"UJHD"	－
ジャーナル開始日付	文字列	10	"YYYY/MM/DD"	最も早いワークフローログ取得日付
ジャーナル開始時刻	文字列	8	"hh:mm:ss"	最も早いワークフローログ取得時刻
ジャーナル終了日付	文字列	10	"YYYY/MM/DD"	最も遅いワークフローログ取得日付
ジャーナル終了時刻	文字列	8	"hh:mm:ss"	最も遅いワークフローログ取得時刻
ENDUJHD	文字列	7	"ENDUJHD"	－

（凡例）: －：該当しません。

(5)　集計情報レコード

項　目　名	タイプ	長さ（バイト）	内　容	備　考
RTHD	文字列	4	"RTHD"	－
無効ワークフローログレコード数	整数列	10	－	解析不可能ワークフローログレコード数
総ワークフローログレコード数	整数列	10	－	読み込みワークフローログレコード数
ユーザ実績レコード数	整数列	10	－	－
処理ステータス	文字列	4	"SUCC" "FAIL"	SUCC：正常 FAIL：異常
ENDRTHD	文字列	7	"ENDRTHD"	－

（凡例）: －：該当しない，又は任意

(6)　ユーザ実績レコード

項　目　名	タイプ	長さ（バイト）	内　容	備　考
集計開始日付	文字列	10	"YYYY/MM/DD" "OTHER"	OTHER：day_table指定範囲外
集計開始時刻	文字列	8	"hh:mm:ss" "OTHER"	OTHER:day_table，time_table指定範囲外
集計終了日付	文字列	10	"YYYY/MM/DD" "OTHER"	OTHER：day_table指定範囲外
集計終了時刻	文字列	8	"hh:mm:ss" "OTHER"	OTHER:day_table，time_table指定範囲外
ユーザID	文字列	1～8	－	－
ノード名	文字列	1～64	－	－
ビジネスプロセス定義名	文字列	1～64	－	－
ビジネスプロセス定義バージョン番号	整数列	1～10	－	－
処理案件数	整数列	1～10	－	－
相談案件数	整数列	1～10	－	－
回答案件数	整数列	1～10	－	－
平均案件滞留時間（日数）	整数列	1～10	－	－
平均案件滞留時間（時間）	文字列	8	"hh:mm:ss"	－

（凡例）: －：任意

注１: 平均案件滞留時間は，集計開始から集計終了までの間に，そのユーザが遷移させた案件の平均滞留時間です。案件滞留時間＝（案件の遷移要求時刻）－（案件のノード到着時刻）として計算されます。したがって，案件を手動配布した場合，ロールトレーでの滞留時間が含まれます。

注２: 複数のユーザ実績ファイルをマージする場合に発生する，同一集計開始日時，時刻，集計終了日時時刻の複数レコードのマージ処理で，処理案件数，相談案件数，及び回答案件数の合計値は保証されます。平均案件滞留時間の合計値は保証されません。

(7)　終了ヘッダレコード

項　目　名	タイプ	長さ（バイト）	内　容
TRAR	文字列	4	"TRAR"
ファイルフォーマットバージョン	文字列	8	"01-01-00"
プログラム名称	文字列	15	"Workflow Server"
コマンド名称	文字列	16	"WFanalyst_result"
ファイル種別	文字列	11	"user_result"
ENDTRAR	文字列	7	"ENDTRAR"
